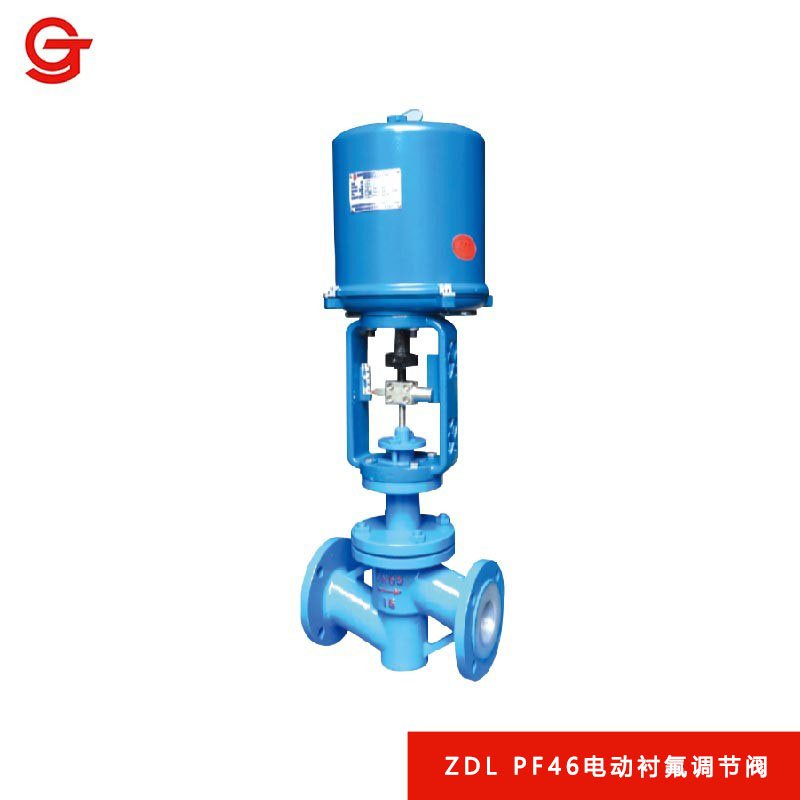

ZDL PF46电动衬氟调节阀
ZDLPF电动衬氟调节阀是由381L系列电子式执行机构和直通单座衬氟阀组成。该执行机构采用-体化的电子控制器模块，无需另配伺服放大器，且输出力大;阀体接触介质的部位均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀波纹管密封，因而该阀普遍适用于化工，石油，冶金，医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。;
在线客服
-
客服一
产品详情
概述Summary
ZDLPF电动衬氟调节阀是由381L系列电子式执行机构和直通单座衬氟阀组成。该执行机构采用-体化的电子控制器模块，无需另配伺服放大器，且输出力大;阀体接触介质的部位均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀波纹管密封，因而该阀普遍适用于化工，石油，冶金，医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。
特点Characteristic
1、耐腐蚀:阀体内腔、阀芯、阀座、阀杆均包衬2.5~ 3mm厚的F46, 能耐酸、碱，耐强腐蚀
2、密封性能好:采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏
3、泄漏量小:由于阀芯、阀座是软密封，故泄漏量低于国家IV级标准
技术参数Technical parameters
1、形式:直通倒S铸造阀;
2、公称通径: DN20-200mm;
3、公称压力: PN1.6、 4.0、 6.4MPa;
4、连接形式: JB78-59 JB/T79.2-94 凹式
5、材料: HT200 ZG270-500 ZG 1Gr18Ni9Ti ZG0Cr 18Ni12Mo2Ti
6、常温型: -40~+200C
7、散热型: +200C~+4509C
8、压盖形式:螺栓压紧式
9、填料: V型聚四氟乙烯，柔性石墨，石棉编织填料
10、阀芯形式:上导向单座柱塞式阀芯，或上导向单座套简柱塞式阀芯
11、流量特性:等百分比特性，直线特性和快开特性
12、阀芯材料: 1Cr 18Ni9Ti 0cr18Ni12Mo2Ti
标准规格Standard specifications
阀体型式:直通铸造球型衬氟阀体
阀芯型式:非平衡式单座衬氟柱塞阀芯
公称通径: DN20~150 NPS3/4"~6"
公称压力: PN16~25CL ASS 150/300LB
连接方式:法兰: FF、 RF、MF、RTJ
阀盖形式:衬氟波纹管密封型
填料: V型聚四氟乙烯填料、柔性石墨填料等
密封垫:聚四氟乙烯
执行机构:电动: 3810L系列智能型执行机构、PSL 系列智能型执行机构
表面涂漆:绿色丙稀酸聚胺酯磁漆
